石油井下空心抽油杆电加热采油装置

详细介绍
一、产品用途:
                针对“三高”原油开采过程中的诸多难题,如原油举升困难,抽油杆负荷过重,下行困难,抽油机载荷加大,原油进泵困难等;利用电加热产生的热能,对油管内的原油进行全程加热,以降低原油粘度,防止油管内结蜡,提高原油流动性。可有效的解决高凝、高粘、高含蜡原油开采过程中遇到的各种技术难题。
二、结构组成:

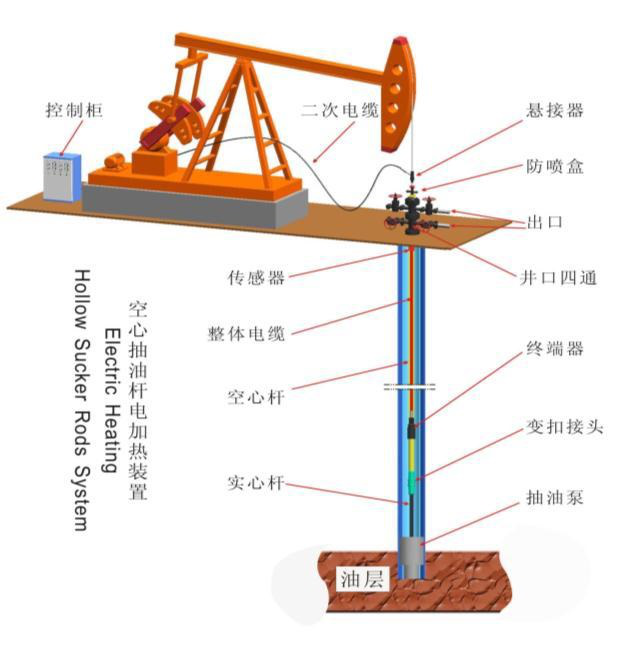

                1、空心杆电加热装置由地面电流及控制系统和井下加热两部分组成。
                2、中频电源控制系统由电气元件、中频电源、中频变压器及温度仪表、壳体等部件组成。

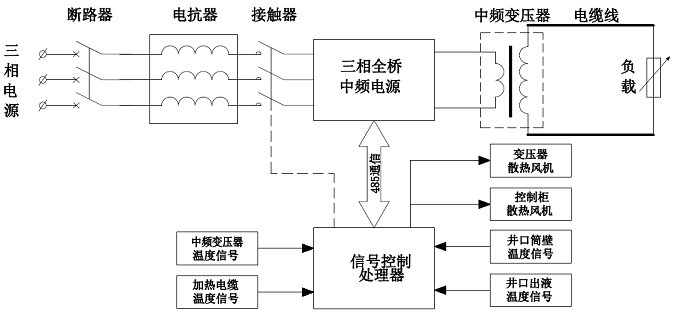

                3、中频电源及控制系统总成:

                    4、井下电加热系统由悬接器、空心抽油杆、加热电缆线、扶正器及终端器等部件组成。
三、工作原理:

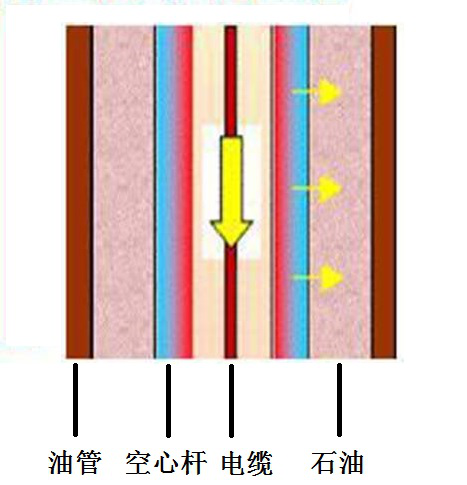

                 1、该装置是将特种单芯电缆由井口空心下入,电缆穿过空心杆直至井底,在井底与抽油杆短路连接;电流通过电缆与空心抽油杆构成回路,当电缆、空心抽油杆同时通过正反向交流电流时,由于电流的集肤效应使空心抽油杆整体发热,从而给油管内原油加热。
                 2、集肤效应又叫趋肤效应,当导体中有交变电流或交变磁场时,导体内部的电流将集中在导体表面(皮肤)部分流过使导线的电阻增加,损耗功率也增加,这一现象称为趋肤效应。产生这种效应的原因主要是变化电磁场在导体内部产生了旋涡电场与原来的电流相抵消。
                 3、集肤效应的加热特点:空心抽油杆有电流流过但表面不带电;频率越高空心抽油杆发热效应越好;结构简单,操作方便,使用寿命长。
四、适用范围
                1、原油粘度:100~10000mpa.s
                2、胶质沥青:≤40%
                3、含蜡量:≤45%
                4、凝固温度:≤50℃
                5、加热深度:<2000m
五、技术参数

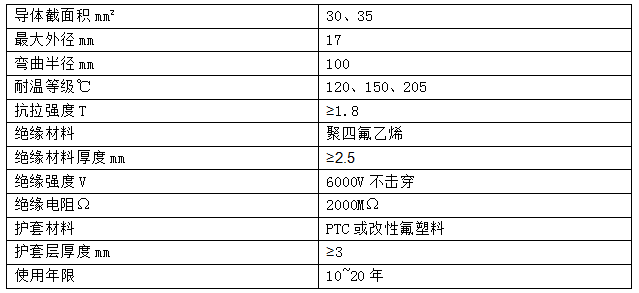

                加热电缆技术参数:

六、产品特点
                 1、增产效果显著。
                 抽油、高凝油井配套该工艺,由于井筒油管内原油温度提高,原油粘度显著下降,油井提升阻力明显降低,油井泵效一般可提高20%以上。同时,由于油井的冲次加快,,油井的产量普遍提高。
                 2、油井的生产效率提高,生产周期延长。
                 未采用该工艺前,稠油、高凝油井要维持生产,须频繁热洗、加药,但效果不理想,经常出现油井因负荷重、抽不动现象,生产时效率很低。部分油井通过热洗、加药,空心杆掺水也无法正常生产。配套采用该工艺后能从根本上解决,稠油、高凝油井的井筒开发矛盾,只要原油能进入泵筒,油井便可正常生产,即使长时间停井,再开井也很方便。特别是超稠油注气井,生产末期有该工艺做技术保障,管理难度显著下降,油井生产周期大大延长。
                 3、安装、管理方便
                 未采用该工艺前,稠油、高凝油井日常的热洗、加药工作量非常大,一线采油工的现场管理劳动强度很高,造成油井管理效率低下,油井生产故障频繁。油井作业井次增加,部分井长期低产、低效。采用该工艺后,油井无须进行周期性热洗、加药,一线采油工的管理强度显著降低。
                4、综合经济效益显著
               虽然电加热工艺耗能相比较高,但其增产效果显著,该工艺不仅能确保油井正常生产,而且解决了热洗、加药措施费用高、热洗周期太短,加药量大,加药比例难确定及掺水易结垢,加药会给脱水造成困难等问题。

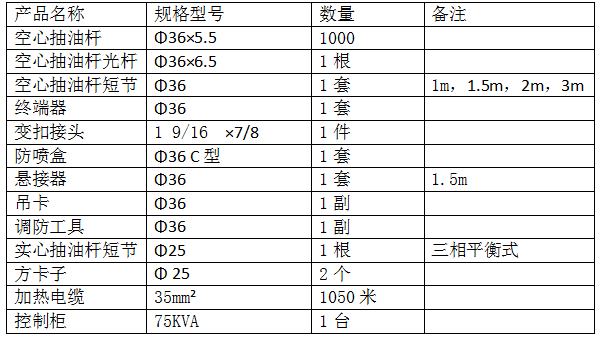

六、材料清单
